Description

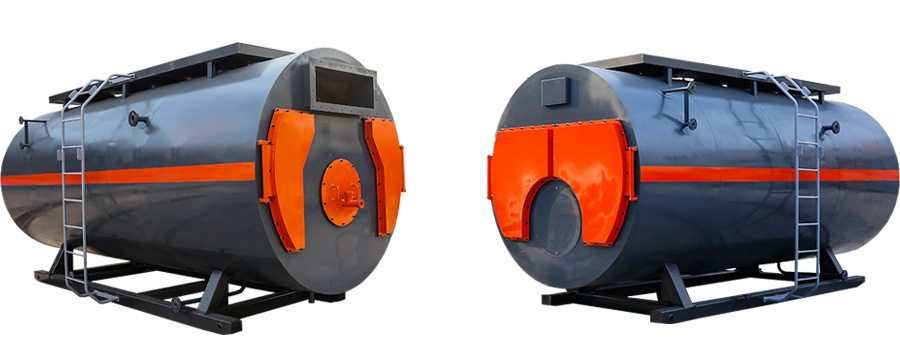

Chaudière gaz / fuel WNS se compose du corps chaudronné, conduits de fumée reliés, brûleur,système de vapeur, économiseur,condenseurs,vannes etc, en utilisant 3 passes de fumée ,foyer à gros volume et boîte entièrement noyée,les combustibles se brûlent à la pression positive dans le foyer,les fumées à haute température échangent la chaleur au premier tube de fumée à travers la chambre de renversement, échange le chaleur au deuxième tube de fumée à travers la boîte de fumée précédente,les fumées sont émissionés dans l'atmosphère à travers l'économiseur et le condenseur.
Chaudière gaz / fuel WNS est avec chambre de combustion à gros foyer, constitué par foyer ondulée, avec la distribution systématiques qui assure une répartition uniforme des sollicitations thermiques sur les plaques tubulaires, une active circulation naturelle de l'eau, une structure très stable et une longue durée de vie.
Avantages techniques
Haute rendement thermique
Présentation de la technologie de pointe de l'Allemagne,adoption de la combustion par étapes+circulation interne de gaz brûlé+recirculation de gaz brûlé+technologie de combustion entièrement prémélangée pour atteindre de faibles émissions de NOx30mg/m³.
Structure à trois passes de fumées et le grand volume assurent la combustion complète et faire la chaudière a une capacité de fonctionnement stable à condition de plus de 10% de surcharge et 30% de faible charge.
Haute efficacité de transfert de chaleur
Structure à trois parcours et chambre de combustion à grand volume assurent la combustion complète
Foyer ondulé augmente non seulement la surface de transfert de chaleur, mais aussi satisfaire bien à libre dilatation après le chauffage de foyer.
Tube de fumée en structure de filet d’une vis renforce le transfert de chaleur.
Faible coût de maintenance
Structure de boîte entièrement noyée et soudures bout à bout font la chaudière une haute fiabilité et faibles coûts de maintenance.Foyer ondulé augmente non seulement la surface de transfert de chaleur, mais aussi satisfaire bien à libre dilatation après le chauffage de foyer.Tube de fumée en structure de filet d’une vis renforce le transfert de chaleur.
Fonctionnement entièrement automatique de la combustion à pression micro-positive sans ventilateur de tirage,réduisant l'investissement et les coûts d'exploitation.
Longue durée de vie
Dispositif de régulation et de sécurité (régulateur électronique de niveau, sondes de sécurité, pressostat d'alarme de limite, pressostat de sécurité,soupapes de sécurité) aussurent le fonctionnement de chaudière en sécurité.
Brûleur importé réalise un fonctionnement entièrement automatisé.marque brûleur Baltur Italie,Weishaupt ,Onlion,Unigas à votre choix.
Paramètres techniques
| Modèle | Capacité de vapeur(t/h) | Pression de vapeur (Bars) | Température de vapeur(℃) | Température de l’eau (℃) | Consommations | Poids(T) | Taille Maximum(LxWxH)(mm) | |
| Fuel léger(kg/h) | Gaz naturel(Nm³/h) | |||||||
| WNS1 | 1 | 10/12.5/16 | 184/194/204 | 20 | 69 | 84 | 4.1 | 3650*1700*2058 |
| WNS2 | 2 | 20 | 138 | 168 | 6.3 | 3750*1900*2150 | ||
| WNS3 | 3 | 20 | 202 | 246 | 9.7 | 4365*1950*2242 | ||
| WNS4 | 4 | 20 | 267 | 325 | 10.8 | 4500*2250*2600 | ||
| WNS5 | 5 | 20 | 341 | 414 | 12.3 | 5000*2150*2600 | ||
| WNS6 | 6 | 104 | 354 | 430 | 13.4 | 5300*2380*2694 | ||
| WNS8 | 8 | 104 | 477 | 580 | 19 | 5700*2500*2876 | ||
| WNS10 | 10 | 104 | 598 | 726 | 21 | 6290*2640*3178 | ||
| WNS12 | 12 | 104 | 718 | 871 | 30 | 7360*2840*3500 | ||
| WNS15 | 15 | 104 | 867 | 1052 | 36 | 7460*3230*3650 | ||
| WNS20 | 20 | 104 | 1144 | 1389 | 41.5 | 8180*3650*3970 | ||
Structure interne
Organigramme
