Description

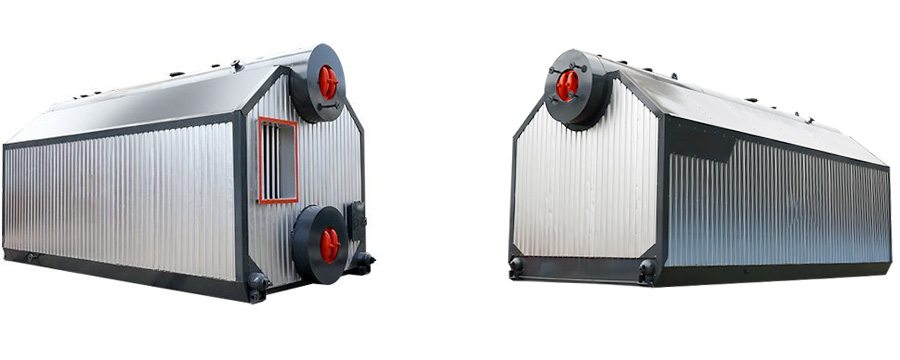

Chaudières à biomasse SZL a haut rendement, forte capacité de surcharge et a diverses capacités d'adaptation au combustible (palette,biomasse),cette chaudière se compose de 2ballons,faisceaux tubulaire,paroi membrane et boîte de collecteur.Il y a un économiseur à l'arrière de chaudière. Les fumées pénètrent dans le conduit de fumée à travers le foyer, la chambre à braises, le faisceau tubulaires et l'économiseursont rejetés dans l'atmosphère par le dépoussièreur, le ventilateur de tirage et la cheminée.
Avantages techniques
Structure de paroi de membrane refroidissement par eau
Le système de refroidissement par eau est habituellement utilisé à deux côtés de foyer, la chaudière peut atteindre une grande surface de transfert de chaleur, une grande efficacité de transfert de chaleur, une faible perte de chaleur, une bonne étanchéité et aucune fuite de poussière.
L'arc de foyer en structure α inversé
L'arche avant est plus haute et plus courte que l'arche arrière, et se forme un angle 45 ° entre les deux arcs, ce qui peut prolonger le temps de combustion et améliorer l'efficacité du transfert thermique.
Combustion en couhe et combustion en suspension ont fortement available pour brûler diverses biomasses tels que la balle de riz, bois, la paille, coques
Bon effet de brûlure
Le vent provient des deux côtés de la chaudière. Il y a six chambres à air indépendantes, chacune a un dispositif de réglage de l'air indépendant qui peut respectivement ajuster le volume d'air à obtenir le meilleur effet de combustion.
Longue duréé de vie
La proportion de cendres volantes et la concentration de poussière dans les gaz de combustion sont faibles, la surface de chauffage est légèrement usée et la durée de vie de la chaudière est prolongée
Paramètres techniques
| Modèle | Capacité de vapeur(t/h) | Pression de vapeur(Bars) | Température de vapeur (℃) | Temperature de l’eau alimenté (℃) | Poids(T) | Taille Maximum(LxWxH) (mm) |
| SZL8 | 8 | 12.5/16 | 194/204 | 20 | 30 | 7130*3120*3530 |
| SZL10 | 10 | 12.5/16/25 | 194/204/226 | 105 | 32 | 7730* 3310* 3530 |
| SZL12 | 12 | 36 | 8030* 3160 *3530 | |||
| SZL15 | 15 | 37 | 9300* 3310 *3530 | |||
| SZL20 | 20 | 42 | 11450* 3270* 3530 | |||
| SZL25 | 25 | 45 | 11780* 3670*3530 | |||
| SZL30 | 30 | 47 | 12000* 3800*3530 |

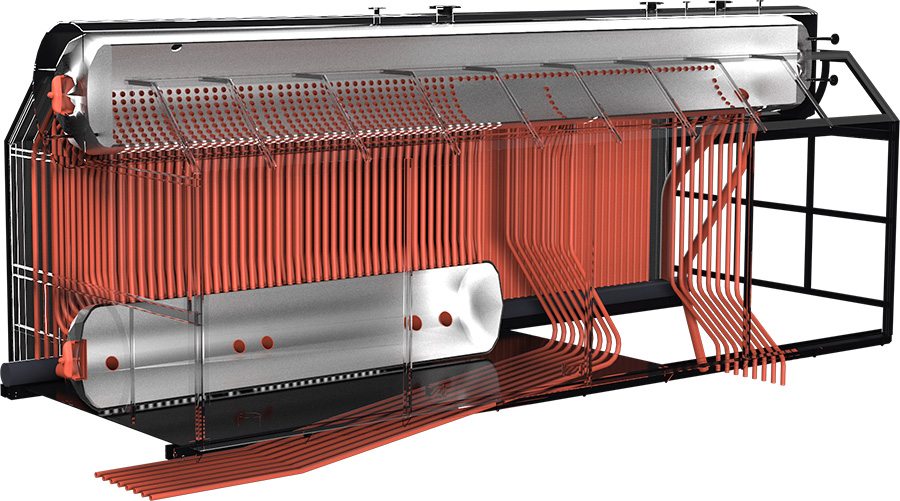

Structure interne

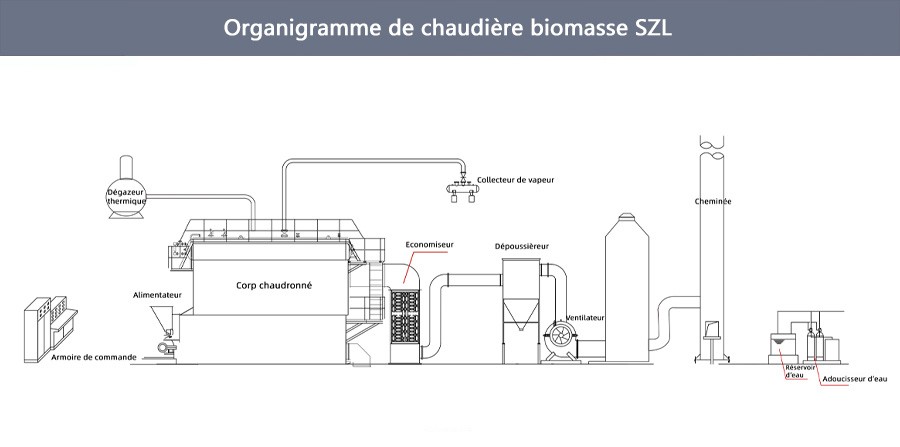

Organigramme
