Description

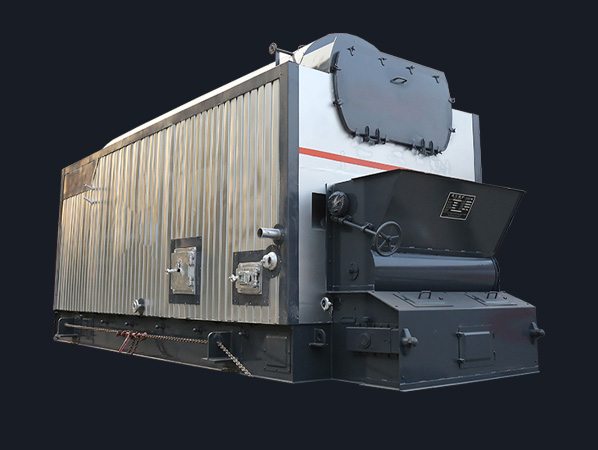

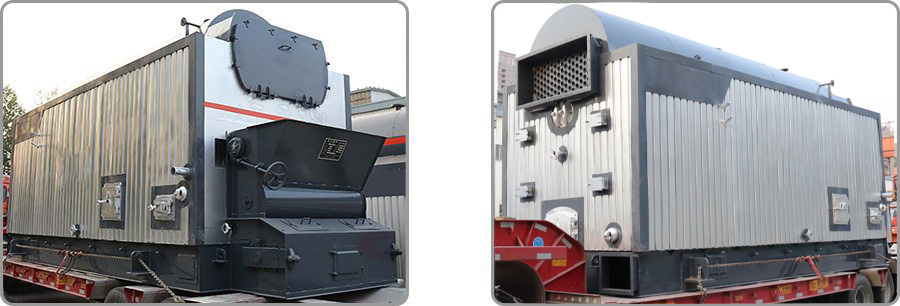

Chaudière à biomasse DZL est une Chaudière à grille horizontale et utilise combustion en couches et combustion en suspension, branches d'écorce, s’applique aux biomasses variées..les parois refroidies à l'eau sont disposées à deux côtés de la chaudière pour former le foyer et le conduit de convection. Utilise une grille mobile pour obtenir une combustion mécanique. Il est équipé d'un ventilateur à tirage pour la ventilation mécanique et d'une machine d'évacuation des scories pour l'évacuation mécanique des scories,et d’ Instruments de contrôle et de surveillance complets pour fonctionnement sûr et fiable.
Avantages techniques
L'arc de foyer en structure α inversé
L'arche avant est plus haute et plus courte que l'arche arrière, et se forme un angle 45°entre les deux arcs, ce qui prolonge le temps de combustion et améliorer l'efficacité du transfert thermique.
Sa conception peut brûler des combustibles de biomasse tels que la balle de riz, bois,bagasse, la paille, coques, ainsi que le charbon à faible valeur calorifique
Structure d'étanchéité avancée
La structure du joint latéral de la grille avancée évite la répartition inégale de l'air des deux côtés de la grille.
Réglage flexible, vent réparti symétriquement
La chambre d'air réglable individuellement se situe au dessous la grille,l’air est entré de deux côtés, la nouvelle structure réglable de manivelle fait la section de ventilation atteindre 100%.
Faible concentration d'émission
Pas besoin d'ajouter de matériau de lit, il sera déchargé sous forme de laitier après la combustion et la teneur en cendres volantes est faible
Paramètres techniques
| Modèle | Capacité de vapeur (t/h) | Pression de vapeur(Bars) | Température de vapeur (℃) | Tempérautre de l’eau alimentaire (℃) | Poids（T） | Taille Maximum(LxWxH) (mm) |
| DZL1 | 1 | 10/12.5 | 184/194 | 20 | 18 | 5100*2300*3000 |
| DZL2 | 2 | 10/12.5 | 184/194 | 20 | 19 | 7430*2700 *4700 |
| DZL4 | 4 | 10/12.5/16 | 184/194/204 | 20 | 32 | 7900* 3060 *4700 |
| DZL6 | 6 | 39 | 8870* 3650 *6000 | |||
| DZL8 | 8 | 50 | 11000 *3300 *4600 |
Structure interne
Organigramme
